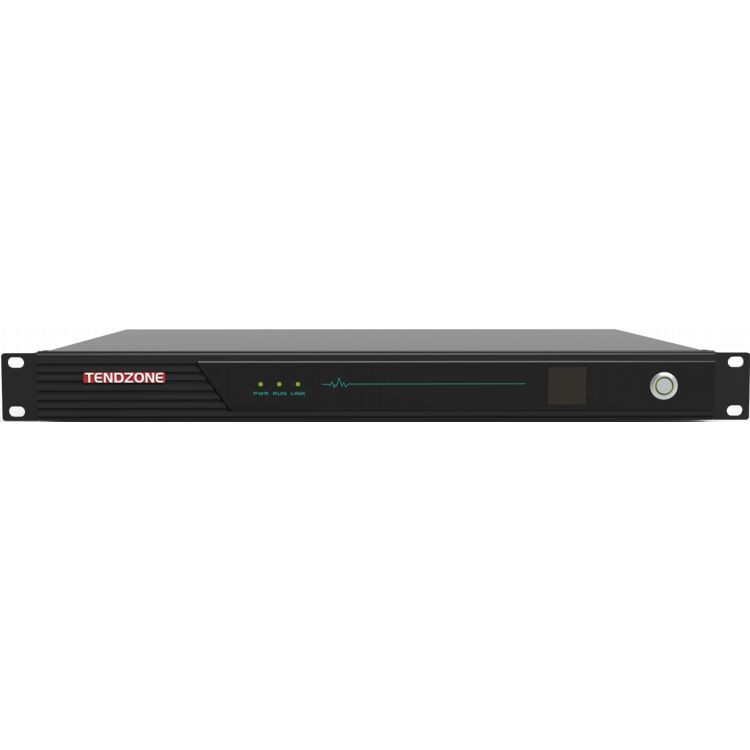

Elip -1008 Umumiy ko'rinishi
{{0} {{2} {{2} {{1} {{1} {{}} ko'p funktsiyali terminal xost bo'lib, tenzzon, mahsulotni kompleks ishlab chiqarishda qo'shimcha yillar davomida ishlab chiqilgan ko'p funktsiyali terminal xost. Elic -1008 juda ko'p funktsiyalarni, jumladan, videotaligi, audio protsessor, mahalliy yozuvlar va radioeshittirish, mahalliy yozuvlar va chiqish kodeksi , IPCning kirish va hokazo. Ushbu xususiyatlar alpinistlik {{4} multimedia konferentsiyasi, aqlli sinflar, ma'ruza zallari va ko'p funktsiyali joylar uchun ideal echim qiladi. U turli operatsion stsenariylarni qo'llab-quvvatlaydi, foydalanuvchilarga mahalliy uchrashuvlar, uzoq konferentsiyalar, jonli efir, o'quv mashg'ulotlari, nazorati va o'qitishni amalga oshirishga imkon beradi.
-1008 tarmoqdan mustaqil ravishda ishlay oladi, audio va video parameaviya, shuningdek atrof-muhitni boshqarish vositalari bilan bir qatorda, audio va video va video boshqaruvi bilan birgalikda aralashish. Ushbu dizayn nafaqat uskunalarni tejaydi, balki foydalanuvchilarga turli qulay va intuitiv operatsion interfeyslar mavjud.
Qiyili -1008} seriyali chiplar yangi avlod o'tadi, bu esa ishlov berish imkoniyatlarini sezilarli darajada oshiradi, H. {{}at@0 video kodeklarini qo'llab-quvvatlaydi. Ushbu yutuqlar foydalanuvchilar uchun yuqori aniqlikdagi tajribani etkazib berish yaxshilangan tasvir va ovoz sifatini ta'minlaydi.

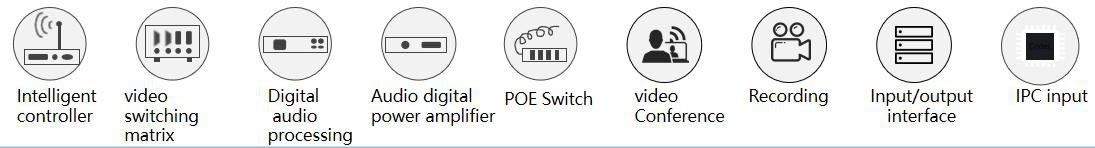

Xususiyatlari
Aqlli markazlashtirilgan nazorat:
- O'z audio va video, video konferentsiya, yozib olish va eshittirishga erishish uchun konferentsiya plansheti orqali multimediya uskunalarini integratsiyalashgan nazorat qilish, uchinchi tomon tashqi qurilmalarini birlashtirilgan boshqarish;
- RS232/485/IR/IO/RELEY kabi umumiy markaziy boshqaruv interfeyslari bilan.
- Zigbee IoT protokoli boshqaruvini qo'llab-quvvatlaydi.
- Bitta ketma-ket havola orqali ikki tomonlama boshqaruvni qo'llab-quvvatlaydi.
- Interferentsiya va qalqondan uzilishning oldini olish uchun simli boshqaruvni simsiz IoT boshqaruvi bilan birlashtiradi.
Yuqori aniqlik4K video matritsasi
- 4 dan 2 tasi 4K60 HD uzluksiz kommutatsiya video matritsasi
- Turli xil sahna dasturlarini qo'llab-quvvatlang, masalan: multimedia konferentsiya xonasi, multimedia sinfi va boshqa sahnalar,
- Mahalliy markazlashtirilgan nazorat, displey, ovozli mustahkamlash va boshqa ehtiyojlarni qo'llab-quvvatlash
- Multimedia ma'lumotlarini qo'llab-quvvatlaydi va multimedia ma'lumotlari bilan tarqatilgan interfaol tizim platformasi (MIS) va tarqatilgan yagona kirish / chiqish interfeysi mashinasi sifatida ishlatiladi;
Raqamli audio protsessor
- 8- -4- -4- to'liq taniqli audio interfeysi, o'rnatilgan tarmoq audio va HDMI audio,
- 5A audio algoritmida (Sinf muhitidagi shovqinni samarali ravishda yo'q qilish.
- O'rnatilgan raqamli kuchaytirgich 2 * 100w 100w.
Videokonferentsaloqa:
- Mahalliy yozib olish va ijro etish funksiyasi bilan video konferentsiya terminali
- Masofaviy interaktiv SIP qo'ng'iroqlarini qo'llab-quvvatlaydi, masofaviy audio va video ikki tomonlama shovqin talablariga javob beradi
- Ixtiyoriy o'rnatilgan ko'p partiyali interfaol yordam, uchinchi tomonli videokonferentsiya platformasidan standart protokolga ega bo'lgan standart protokolga ega bo'lishini qo'llab-quvvatlash;
POE tarmoq kaliti:
- IPC quvvatini berish, rasmni boshqarish va bitta chiziqni boshqarish,
- TCP/UDP tarmog'ini boshqarish uchinchi tomon qurilmalarini qo'llab-quvvatlash,
- API interfeysi hujjatlarini taqdim etishi mumkin;
Mahalliy yozish va ijro etish:
- 4 dan 6 gacha mahalliy video oqimlarni yozib olishni, uchrashuvlarni yozib olishni va videoni saqlashni qo'llab-quvvatlaydi.
Kiritish / Chiqish interfeysi:
- taqsimlangan rejalashtirish buyrug'i uchun multimedia taqsimlangan interaktiv tizimga kirishni qo'llab-quvvatlash;
IPCga kirish:
- 12-ni qo'llab-quvvatlash 12 IPC video kirishini va mahalliy mahsulotni, yozib olish va boshqalarni qo'llab-quvvatlash
Barqarorva ishonchli
- O'rnatilgan Linux tizimi virusni yuqtirishdan xoli, ulardan foydalaniladi.
- Xostlar karier-nav tuzilmasi dizaynini qabul qiladi, mahsulot uzoq vaqt davomida 7 * 24 soat davomida mos keladigan barqaror va ishonchli.
- Qurilma 1U kabinetga yoki mustaqil ravishda o'rnatilishi mumkin. Old paneldagi LCD displey ko'rsatiladi
- Ikkita quvvat kaliti, bitta qattiq quvvat tugmasi va bitta yumshoq quvvat tugmasi qurilmani kutish yoki uyqudan uyg'onish holatiga kiritish uchun birgalikda ishlashi mumkin.
Orqa paneldagi rasm:
(1) Xost quvvat manbai ( 2 ) Xost quvvat kaliti ( 3 ) Gigabit Ethernet portlari * 6 (shundan 4 tasi POE) (4) IR infraqizil interfeys * 2 (5) RS-232/485 interfeysi * {{ 10}} RS232/485 disk raskadrovka * 1 (6) R ELAY boshqaruv porti * 2 (kuchlanish va oqim: 12V/1A dan ortiq emas ) ( 7 ) I/U interfeysi*2 ( kuchlanish va oqim: 12V/1A dan ortiq emas ) ( 8 ) USB Type-A *2, USB Type-B*1 (9) HDMI chiqish porti*2 ( 10 ) HDMI Kirish porti *4 ( 11 ) Kuchaytirgich terminallari * 2 juft ( 12 ) L/R Feniks terminali stereo chiqishi * 2 (13) MIC/LINE kirish porti * 8
Issiq teglar: To'qqiz-yakka integratsiyalashgan protsessor, Xitoy to'qqizta kompleks protsessor ishlab chiqaruvchilar, etkazib beruvchilar, zavod
XUSUSIYATLAR
|
loyiha |
Alpinist-1008 |
|
Xavfsiz va barqaror |
Linux tizimida ishlab chiqilgan sanoat-navli tizim arxitekturasini qabul qilish, virussiz |
|
Ma'lumotlar interfeysi |
2 USB Type-A, 1 USB Type-B |
|
Tarmoq kamerasi |
12 ta mahalliy tarmoq kameralari, 4 ta tarmoqni yo'naltirish |
|
Video kodek |
4K60 video kodlash va dekodlash hajmini qo'llab-quvvatlaydi; 1080P60 kodlash va 4 tagacha kanalni 1080P @ 60 dekodlash hajmini qo'llab-quvvatlaydi; yoki 8 kanal 1080p @ 30 kodlash va 8 kanal 1080p @ 30 dekodlash; |
|
Audio va video protokoli |
Audio G.711, G.722, G.722.1, G722.1C, AAC va audio kod oqimlarini kamaytirishni qo'llab-quvvatlaydi Video H.264HP , MP, BP, H265MP ni qo'llab-quvvatlaydi |
|
Displey terminali |
O'rnatilgan video bo'linishni funktsiya, ya'ni bitta ekran / rasm-ichak-rasm sintezini, terminalning nomi sintezini, terminalning o'lchami, terminalning o'lchamlari va stansiya logotipi, ikki, uch, besh, besh, oltitasi, Etti, sakkiz, to'qqiz, o'n, o'n uch va o'n oltita bo'lakli ekranlar |
|
boshqaruv paneli |
Turli boshqaruv panellarini qo‘llab-quvvatlaydi, ixtiyoriy 10.{1}}dyuymli simli Android sensorli ekrani (standart devorga o‘rnatilmasdan, POE qo‘llab-quvvatlanmaydi ), 10.1-dyuymli tarmoq PoE ish stoli sensorli ekrani, 10.{{5 }} dyuymli tarmoq PoE devorga o'rnatilgan sensorli ekran (devorga o'rnatilgan pastki quti bilan standart) |
|
Kodek tezligi |
1080P kodekning maksimal 16 ta kanali, har bir kanal uchun 512Kbps~16Mbps |
|
Audio kiritish |
8- Feniks terminali kirishi (48V fantom quvvatli MIC kirish yoki chiziqli kirishdagi chiziqni qo‘llab-quvvatlaydi), 4- yo‘l HDMI o‘rnatilgan audio kiritish |
|
Audio chiqishi |
4-chiqish yoʻli audio chiqishi (yoki 2 juft L/R Feniks terminali stereo chiqishi), 2-yoʻl 100W@8 ohm raqamli kuchaytirgich chiqishi (yoki 2-yoʻl 150W@4 ohm raqamli kuchaytirgich chiqishi), 2-yo'l HDMI o'rnatilgan audio chiqishi; ovoz balandligini sozlashni qo'llab-quvvatlaydi, audio sinxronizatsiya va aralashtirishni qo'llab-quvvatlaydi |
|
Video kiritish |
4 ta HDMI kirish interfeysi, 16 ta IP tarmoq kamerasi kirishi; HDMI IN1 va HDMI IN3 maksimal ruxsati 4K30, HDMI IN2 va HDMI IN4 esa 1920*1080@60 maksimal ruxsatli kirishni qo‘llab-quvvatlaydi; |
|
Video chiqishi |
2 ta HDMI chiqish interfeysi, HDMI OUT1 va HDMI OUT2 maksimal aniqlikdagi 4K30 chiqishini qo'llab-quvvatlaydi; |
|
Audio ishlov berish |
Avtomatik ravishda avtomatik ravishda avtomatik ravishda foydalanishni (AGC) avtomatik ravishda bekor qilish / bostirish, matritsasining avtomatik ravishda bekor qilish / bostirish, paket yo'qotish kompensatsiyasi (OFC) avtomatik ravishda bekor qilish (ANC), Paketni yo'qotish uchun avtomatik ravishda bekor qilish (ANC), Paket yo'qotish kompensatsiyasi (OFC). |
|
Videolarni qayta ishlash |
Video piksellar sonini moslashtirish, almashtirish, ajratish, ekranni bo'lish, o'tkazuvchi subtitrlarni ko'rsatish, terminal nomini qoplash, stantsiya logotipini ko'rsatish va tasvir parametrlarini sozlashni qo'llab-quvvatlaydi; subtitr va terminal nomining qoplamasi o'zboshimchalik bilan pozitsiyani sozlashni qo'llab-quvvatlaydi; stantsiya logotipi yuqori chap, yuqori o'ng, pastki chap va pastki o'ng holatini sozlashni qo'llab-quvvatlaydi va shaffoflik displey sozlamalarini qo'llab-quvvatlaydi; |
|
Aloqa protokoli |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Tarmoq interfeysi |
1 WAN port, 5 LAN portlari; yoki to'liq bog'liq bo'lgan 6 tarmoq portlarini o'rnating; Tarmoq portlari Poe quvvatini qo'llab-quvvatlaydi; Eslatma: Agar siz uchinchi tomon PoE kalitiga ulanishingiz kerak bo'lsa, tarmoq portlaridan biri tashqi PoE quvvatini ta'minlamasligiga ishonch hosil qilish uchun boshqa tomonning PoE kalitiga ulanish uchun PoE ni qo'llab-quvvatlamaydigan tarmoq portidan foydalanishni tavsiya qilamiz. . PoE interfeyslari yordamida bir-biringizga to'g'ridan-to'g'ri ulanmaslikka harakat qiling. |
|
Aralashtirish funktsiyasi |
Maverda kiradigan va aralashtirishni dinamik jihatdan tanlash uchun mahalliy audio, audio varaqli audio varaqlarni qo'llab-quvvatlaydi |
|
Markaziy nazorat |
Bir marta bosish bilan markaziy boshqaruv: o'tish tizimi, chiqish hajmini sozlash, signal manbasini almashtirish, kamerani boshqarish, yozish va eshittirishni boshqarish, masofaviy qo'ng'iroq, atrof-muhitni boshqarish va hk. |
|
Atrof-muhitni boshqarish interfeysi |
3- Terw -232} {{1} interfeys, 1 * Rs432 / Rs485 Narxi, {8}} yo'l ifrime IR |
|
Videokonferentsiya |
H.323 nuqtadan nuqtaga video konferentsiya qo'ng'iroqlarini va yordamchi oqimlarni yuborishni qo'llab-quvvatlash; SIP balli-poliklinikli videokle-konferentsiyalarni va yordamchi oqimlarni yuborishni qo'llab-quvvatlash; Bitta mashina maksimal 6-partiya konferentsiyalarini (SIP/H.323 protokoli orqali) qo'llab-quvvatlaydi, bir nechta konferentsiya shablonlarini yaratishni qo'llab-quvvatlaydi, rejalashtirilgan konferentsiyalarni qo'llab-quvvatlaydi va rejalashtirilgan vaqtga muvofiq konferentsiyalarni avtomatik ravishda chaqiradi; konferentsiya davomida konferentsiyaga qo'shilish uchun yangi terminallarni taklif qilishingiz yoki terminalni konferentsiyadan chiqarib yuborishingiz mumkin; siz bir marta bosish orqali istalgan joyning ovozini o'chirishingiz / o'chirishingiz yoki barcha joylarning ovozini o'chirishingiz/yoqishingiz mumkin; H.323 protokolidan foydalanganda GK Ro'yxatdan o'tish Qisqa raqamlar orqali qo'llab-quvvatlanishi va qo'ng'iroqlar amalga oshiriladi; SIP protokolidan foydalanganda SIP-ni ro'yxatdan o'tkazish qo'llab-quvvatlanadi va qo'ng'iroqlarni qisqa raqamlar orqali amalga oshirish mumkin; Videokonferentsiya davomida u audio va video, nuqta qo'ng'iroqlarini shifrlash va bir nechta partiyaviy videokliotni butun konferentsiya paytida eshitishning oldini olish uchun shifrlangan uzatishni qo'llab-quvvatlaydi; |
|
Push oqimi |
Bir vaqtning o'zida kamida 8 xil jonli oqimli oqim platformalariga olib keladigan yordam |
|
Jonli oqim |
10- kanalli multinlast, jonli efir va talabni qo'llab-quvvatlaydi |
|
Yozib olish funktsiyasi |
Yozuv va radioeshittirish terminali va mijoz sifatida foydalanishni qo'llab-quvvatlaydi, eng ko'pi 4 mahalliy yozuv oqimi (1 4} Case), yozish va radioeshittirishlar Fayl formati MP4, USB Flash drayvlarini avtomatik nusxalashni qo'llab-quvvatlaydi, USB Flash drayveri tizimini yangilash va dastlabki konfiguratsiyani tiklash, fayl tarkibini boshqarishni qayd etishni qo'llab-quvvatlaydi (yuklab olish / Eksport / tahrirlash / o'chirish / o'chirish) |
|
Tarqalgan tizimlar |
U taqsimlangan tizimning kirish va chiqish interfeysi mashinasi sifatida ishlatilishi mumkin va turli mijozlar ehtiyojlarini qondirish uchun taqsimlangan tizimga (masalan, ANDERID Mijoz, XongMeng Client, Windows mijozi, Kylin mijozi va boshqalar. ) vizual boshqarish uchun va ekranda tarqatiladi; U multimedia taqsimlangan boshqaruv tizimlariga mos kelmoqda, vizual rasmni ko'rib chiqish orqali qurilmaning nazoratini qo'llab-quvvatlaydi, tarqatilgan tugun terminali sifatida ishlatilishini qo'llab-quvvatlaydi va qurilmalar o'rtasidagi o'zaro aloqalarni amalga oshiradi |
|
Taqsimlangan tizimni qo'llab-quvvatlash |
Tarqatilgan tizimda ishlatilganda, giper konventlangan bulut tuguni audio, video va protsessorni boshqarish va chiqish kanallarini kirish interfeys mashinasi va chiqish interfeysi mashinasi bilan birgalikda qo'llab-quvvatlaydi. HDMI interfeys interfeys interfeys infektsiyasi Giper konining bulutli tugunining katta ekran orqali kengayish interfeys mashinasiga to'g'ridan-to'g'ri ekran orqali kengayish interfeysi mashinasiga to'g'ridan-to'g'ri ekran orqali kengayish interfeysi mashinasiga kengaytirish mumkin. Kiritish interfeysining mashinasi, shuningdek, elektr uzatilishi orqali giper konturlangan bulut tugunining HDMI interfeysiga to'g'ridan-to'g'ri chiqishi mumkin. Har bir HDMI chiqish interfeysi bir nechta ekran kombinatlarini (ya'ni, ekran sporti funktsiyasi) qo'llab-quvvatlaydi. |
|
Ichki qattiq disk |
2tb 3. 5- dyuymlik kuzatuv darajasi qattiq diskini USB orqali 12TB mobil qattiq diskka kengaytirishi mumkin |
|
Tarmoq aloqasi |
Qo'llab-quvvatlash 4 - kanalni audio aralashtirish va eshitish, qo'llab-quvvatlash va uyg'onish, bir-biriga teginish tizimi |
|
Ta'minot funktsiyasi |
Veb-interfeys boshqaruvini qo'llab-quvvatlaydi, Devical Parolni o'zgartirish, IP-manzilni o'zgartirish, indikator yorug'lik, indikatorni qayta tiklash, indikatorni tiklash, sernetni boshqarish, masofadan boshqarish va texnik xizmat ko'rsatish va texnik xizmat ko'rsatish. |
|
O'rnatish |
1 Telekommunikatsiyalar Vazirlar Mahkamasi Standartlar o'rnatish uchun uni periferik uskunaga yopish uchun stavkali uskunani o'rnatish tavsiya etiladi |
|
Qurilma hajmi |
Mahsulot hajmi: kenglik * Balandlik * chuqurlik 4 36. 8 mm * 45 mm * 318 mm Qadoqlash hajmi: kenglik * Balandligi * 560 mm * 135 mm * 408 mm |
|
Uskunaning og'irligi |
Brüt og'irligi 7,2KG (qadoqlash materiallari bilan birga) |
|
Kirish kuchlanishi va oqim |
AC100~240V/50~60Hz |
|
Qurilma quvvati |
Tashqi dinamik chiqishi va POE quvvat qurilmasisiz : Odatda quvvat sarfi Ikkita tashqi karnay va tashqi shtampli qurilma ulanganda: Quvvatni to'liq yuklash |
|
Ishlash harorati |
0~45 daraja Ishlash |
|
Namlik balandligi |
10% dan 90% gacha, balandligi 5000 metrdan kam yoki unga teng |
40W
340 W
