Umumiy koʻrinish
MCU-1070 taqsimlangan platforma tizimining markaziy serveri va tizimning asosiy komponentidir. Platformada foydalanuvchi boshqaruvi, avtorizatsiyani boshqarish, huquqlarni boshqarish, qurilmalarni boshqarish, markaziy boshqaruv boshqaruvi, media boshqaruvi, konfiguratsiyani boshqarish va asboblarni boshqarish modullari mavjud va platforma ko'rsatmalarini tarqatish markazidir. Bu o'rnatilgan arxitektura serveridir.
Xususiyatlari
Yuqori mahsuldorlik, ko'p kanalli
- Signalni boshqarishning katta imkoniyatlarini boshqarishning katta hajmini qo'llab-quvvatlaydi;
- Monitoring platformasini, videokonferentsiyani qo'llab-quvvatlaydi, MCU Dokcing, Kod oqimlarini to'g'ridan-to'g'ri sotib olish, kodi oqimlarini va katta signallarni birlashtirish;
- Ko'p tizimli kaskad, kaskad signal almashish, o'zaro aloqa, eshittirish va rejalashtirishni qo'llab-quvvatlaydi.
Haqiqiy vaqtda oldindan ko'rish, real vaqtda boshqarish
- Vizual boshqaruv interfeysi, audio dinamik darajasining real vaqtda qayta aloqasi, real vaqtda oldindan ko'rish va video signalning aks-sadosini qo'llab-quvvatlaydi;
- Shaxsiylashtirilgan interfeysni va bir nechta UI interfeyslarini loyihalashtirish uchun foydalanuvchilarni qo'llab-quvvatlaydi;
- Bir nechta foydalanuvchi ierarxiklashtirishni va bir vaqtning o'zida ko'p foydalanuvchi onlayn boshqaruv va operatsiyani qo'llab-quvvatlaydi.
Barqaror va ishonchli
- O'rnatilgan linux tizimi, virussiz;
- Adapter quvvat manbai va PoE quvvat manbai zahirasini qo'llab-quvvatlaydi;
- Xavfsizlik sinovi talablariga javob berish uchun zavodda xavfsizlikni mustahkamlash amalga oshirildi.
Uskunalar shakli
- Fansiz va jim dizayn, 1U mustaqil shkafni o'rnatishni qo'llab-quvvatlaydi;
- 3 Gigabit tarmoq portlari, PoE quvvat manbaini qo'llab-quvvatlaydi.

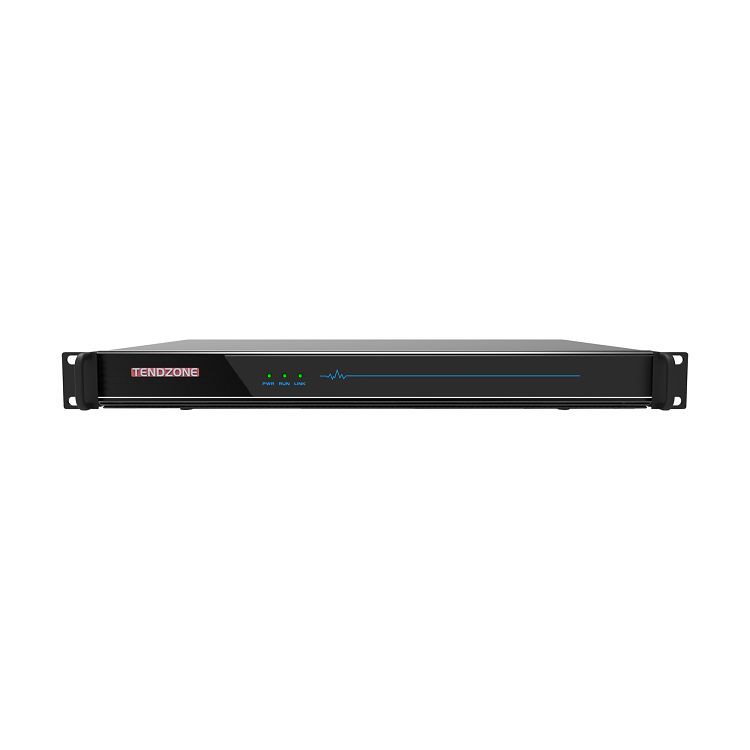

OldPanel
(1) Quvvat indikatori (2) Ishlash indikatori chirog'i (3 ) Ulanish indikatori

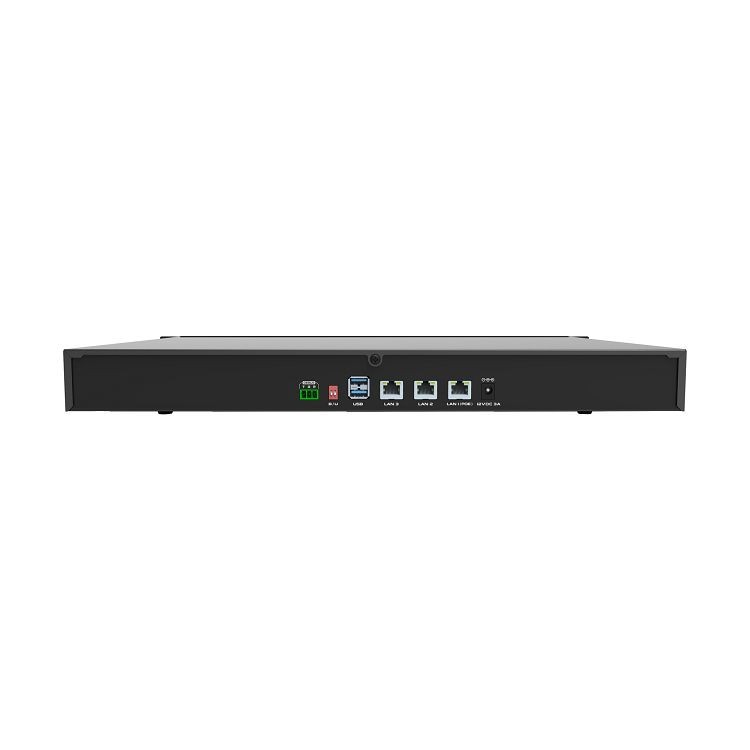

Orqa panel
(1) disk portlari * 1;
(2) USB2. 0 TOP, USB3. 0 pastki qismida 0 * 1;
(3) RJ45 Gigabit Ethernet port 3 (LED qo'shish sinxronizatsiyasini qo'llab-quvvatlaydi) (4) RJ45 Gigabit Ethernet port 2 (devorga o'rnatish);
(5) RJ45 Gigabit Ethernet port 1 (PoE quvvat manbaini qo'llab-quvvatlaydi).
Issiq teglar: midis av over ip server, Xitoy midis av over ip server ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
XUSUSIYATLAR
|
Umumiy ishlash |
|
|
Xavfsiz va barqaror |
O'rnatilgan Linux tizimida ishlab chiqilgan mahalliy rivojlangan chiplarni qabul qilish, virussiz |
|
Uskuna konfiguratsiyasi |
CPU yadrosi: HiSilicon Hi 3536, to'rt yadroli A17 protsessor, Asosiy chastota: 1,4 gigagerts; Operativ xotira: 2 Gb Ichki saqlash: 256gb |
|
Ma'lumotlar interfeysi |
USB2. 0 turi - Qurilma port * 1; USB3.0 Type- A Device port *1; |
|
Tarmoq interfeysi |
3 rj45 gigabit Ethernet portlari, POE elektr ta'minoti bilan ta'minlangan; |
|
Qurilma o'lchami |
Shassi hajmi: 436.8 * 280 * 46.5 mm; Quloqlari osilgan o'lchamlar: 482 * 300 * 46,5; |
|
Kirish kuchlanishi |
DC12V, 1A dan kam yoki teng; |
|
Oqishlarni himoya qilish oqimi |
3.5MA |
|
Qurilma quvvat sarfi |
7 Vt dan kam yoki unga teng; |
|
Uskunaning shovqini |
Fansiz va jim dizayn; |
|
Ishlash harorati |
- 10 ilmiy darajasi ~ 45 darajadagi ish harorati; |
|
Og'irligi |
Sof og'irligi 3,16 Kg, yalpi og'irligi 4,60 Kg; |
|
Ko'rsatkich chiroqlari |
Quvvat indikatori chirog'i: server normal yoqilganda chiroq yonadi; Ishlayotgan indikator chirog'i: server ishga tushganda va normal ishlaganda chiroq yonadi; Ulanish ko'rsatkichi: ajratilgan, ish paytida tasodifiy yonib-o'chib turadi; |
|
O'rnatish |
1U mustaqil shkafni o'rnatishni qo'llab-quvvatlash; |
|
Tizim xususiyatlari |
Uskunalarni boshqarishni, kodeklarni, audio protsessorlarni, tarmoq audio serverlarini, giperkonverged tugunlarni, media serverlarni, markaziy boshqaruv xostlarini, yozish va translyatsiyani, ulanishni boshqarish matritsalarini, IPC va uchinchi tomon o'rnatish tarmoq qurilmalarini boshqarishni qo'llab-quvvatlash; Ommaviy media signal manbalarini va ultra yuqori aniqlikdagi video signallarni boshqarishni qo'llab-quvvatlaydi; Ko'p foydalanuvchi boshqaruvi va foydalanuvchi vakolatlari konfiguratsiyasini qo'llab-quvvatlash; Tizimlar orasidagi audio va video ma'lumotlarning o'zaro bog'lanishini amalga oshirish uchun ko'p tizimli kaskad funktsiyasini qo'llab-quvvatlash; Bir nechta ekran menejmenti guruhlarini qo'llab-quvvatlaydi, LCD / LED Ekranni realizatsiya qilish va signalni loyihalash protsessini boshqarish; Ekran bannerini sozlash funktsiyasini qo'llab-quvvatlash; OAV ekspeditsiyasi funktsiyasini qo'llab-quvvatlash, RTSP OAV ekspeditsiyasi ommaviy axborot vositalarida ekspluatatsiyada ko'rsatiladi; Tizim ishonchliligini oshirish uchun ko'p server issiq zaxira funktsiyasini qo'llab-quvvatlang; Markaziy nazorat dasturini qo'llab-quvvatlash, ekologik uskunalarni boshqarish va ekologik uskunalarni (masalan, kamera kuzatuvi kabi) qo'llab-quvvatlash; Monitoring platformasi (GB/T28181 protokoli), videokonferensaloqa MCU va boshqa uchinchi tomon qurilmalari API va SDK protokol qurilmalarini moslashtirilgan docking kabi uchinchi tomon tarmoq platformasini o'rnatishni qo'llab-quvvatlash; Uchinchi tomon o'rnatish uchun ochiq server platformasi API interfeysi protokolini qo'llab-quvvatlash; |
|
Kodec tugunni boshqarish va boshqarish |
Uskunaning holatini onlayn boshqarishni qo'llab-quvvatlash; Device dasturiy ta'minot versiyasini onlayn partiyani yangilash; Ekranni o'zgartirish va video displeyi fon rasmini kodlashni qo'llab-quvvatlaydi; Tugunni birlashtirish, signalni ko'rsatish va ekran tartibini almashtirishni dekodlashni qo'llab-quvvatlaydi; Kodek tugunining ovoz balandligini boshqarish va markaziy boshqaruv interfeysini boshqarishni qo'llab-quvvatlash; |
|
Audio protsessor nazorati |
Audio protsessorli sahna qo'ng'iroqlarini qo'llab-quvvatlaydi, lekin sahnani saqlashni qo'llab-quvvatlamaydi; Audio protsessorning kirish va chiqish kanallarining ovozini o'chirish va ovoz balandligini boshqarishni qo'llab-quvvatlaydi, audio dinamik darajalari bo'yicha real vaqt rejimida fikr-mulohazalarini qo'llab-quvvatlaydi va aralashtirish boshqaruvini qo'llab-quvvatlaydi; |
|
Giper-kondan topilgan tugunni boshqarish va boshqarish |
Giper konvergent tugunli qurilmalarni boshqarishni qo'llab-quvvatlaydi; giper konvergent tugunni yozish va translyatsiyani boshqarish, qo'ng'iroqni nuqtadan nuqtaga boshqarish, oynani ochishni boshqarish, RTSP kirish manbasini almashtirish, video kirish interfeysi turini almashtirish, kirish audio kanalini boshqarish, chiqish audio kanalini boshqarish, o'rnatilgan markaziy boshqaruv (seriyali) port, infraqizil transmitter porti, vaqt quvvat manbai) va bitta kalitli yordam funktsiyasi; |
|
Yumshoq ekran proyeksiyasi |
Windows yoki Simsiz tarmoq xizmatlarini ko'rsatish uchun Windows yoki Mac kompyuterlarini qo'llab-quvvatlaydi va sinxron audio va video uzatishni qo'llab-quvvatlaydi; |
|
Monitoring IPC nazorati |
IPC tarmoq kamerasi qurilmalarini boshqarishni qo'llab-quvvatlash, ekranda ko'rsatish uchun monitoring kod oqimini tortib olish, IPC PTZ boshqaruvini qo'llab-quvvatlash; |
|
Monitoring platformasi nazorati |
Monitoring platformasiga ulanish uchun milliy standart GB/T28181 protokolini qo'llab-quvvatlash, monitoring platformasi uskunasining media signallari ro'yxatini olish, ekranda media signallarini ko'rsatishni nazorat qilish va monitoring platformasining PTZ boshqaruvini qo'llab-quvvatlash; |
|
MCU nazorati |
Huawei, Polycom va Dongwei video konferentsiya MCU dockingni qo'llab-quvvatlaydi, konferentsiyaga qo'shiladigan videokonferentsaloqa MCU terminallarining media signallari ro'yxatini oladi va media signallarining ekranda ko'rsatilishini nazorat qiladi; |
|
Signal aloqasi |
Morning Eagle, MetLife, New Hengzong, Hikvision, Dahua va Putek kompaniyalarining biznes signallariga kirish va signalni olgandan keyin ekran ko'rinishiga ulanish, video yozuvga ulanish yoki uskunalar xizmatlarini almashtirish uchun ulanish kabi aqlli ulanish boshqaruvini amalga oshiradi; |
|
UI mijozi |
Kylin, Windows 7/10/11, Android va iOS tizim platformalarida ishlashni qo'llab-quvvatlaydi; Foydalanuvchilarni shaxsiy nazorat interfeysini loyihalash uchun foydalaning; Bir nechta interfeysni boshqarish vositalarini loyihalash; Audio va video signalini rejalashtirish, audio nazorati va ekologik jihozlarni boshqarish uchun audio va video signalini birlashtirish uchun vizual interfeysni qo'llab-quvvatlash; Tugmalar, ro'yxatlar, ro'yxatlar, tugmachalar, floterlar, daraxtlar kataloglari kabi turli xil komponent turlarini namoyish etadi, masalan, qutilar, rasmlar va boshqalar. |
|
Boshqarish protokoli |
UDP, TCP, HTTP tarmog'ini protokol nazoratini qo'llab-quvvatlash; Matn, o'n oltilik va infraqizil protokol boshqaruvini qo'llab-quvvatlash; ONVIF va GB T- 28181 protokoli PTZ boshqaruvini qo'llab-quvvatlash; |
|
Mantiqiy dasturlash |
Nazorat kombinatsiyasini qo'llab-quvvatlaydi, ijro etilishlar ro'yxati, mulohazalar va protsedura va ijrolarni ijro etilishi tadbirlarini qo'llab-quvvatlaydi; Ikki yo'nalishli ishga tushirish hodisalarini tahrirlashni qo'llab-quvvatlash; Vaqtli ishga tushirish hodisalarini, davriy bajarish hodisalarini va tsiklik bajarish hodisalarini qo'llab-quvvatlaydi; |
|
Media protokoli |
Quyidagi protokollar bilan mos keladigan boshqaruv interfeysi mashinasini qo'llab-quvvatlash: AAC, G.711, G.722 audio formatlarini kodlash va dekodlashni qo'llab-quvvatlash; Dante, Cobanet va Tac audio protokollarini yagona boshqarishni qo'llab-quvvatlash; H.264 va H.265 Videoni kodlash va dekodlash, RTP va RTSP OAV protokollarini qo'llab-quvvatlash; |
|
Ta'minot funktsiyasi |
Tizim konfiguratsiyasini import/eksport funksiyasini qo'llab-quvvatlash; Tizimni qo'lda zaxiralashni, rejalashtirilgan zaxiralashni va konfiguratsiyani bir marta bosish bilan tiklashni qo'llab-quvvatlaydi; Tizim jurnallari, jumladan foydalanuvchi jurnallari, tizimga kirish tizimlari, disk tizimlari, disklar jurnallari va signal jurnallarini saqlash va eksport qilishni qo'llab-quvvatlaydi; Tugun uskunasining onlayn holatini monitoring qilish va tekshirishni qo'llab-quvvatlash; Kodek tugunining dasturiy ta'minot versiyasini ommaviy yangilashni qo'llab-quvvatlash; |
