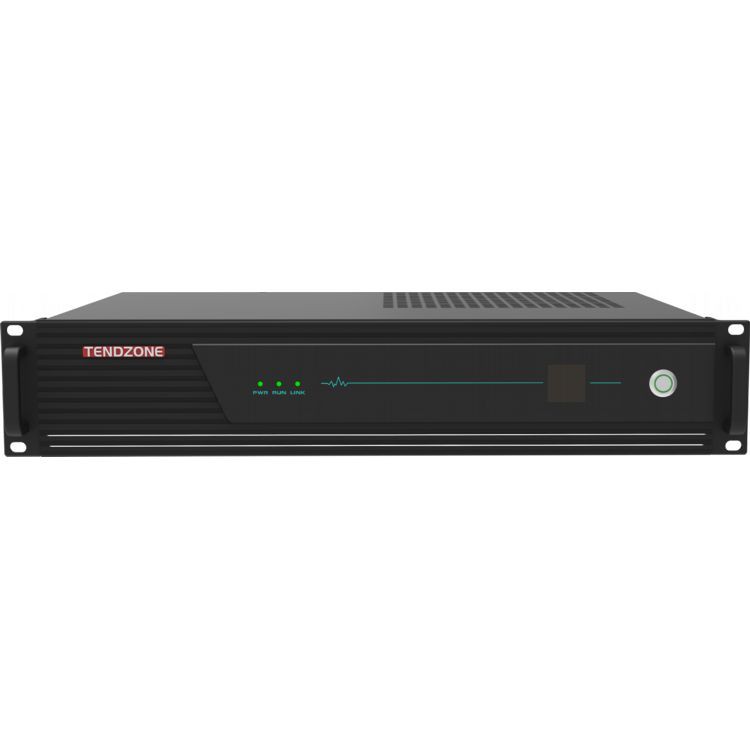

Umumiy nuqtai nazar
Qulmoni -1009 {{2} {{1} {{1} {{1} {{1} Tendezondan ko'p funktsiyali terminalni qabul qilish, mahsulotni rivojlantirish tajribasi yillarida qurilgan tenderdoning ko'p funktsiyali terminal xostidir. Ushbu ilg'or echim tendzonning so'nggi audio allgoritmlarini, video kodeksi, markazlashtirilgan nazorat, ommaviy axborot vositalarini qayta ishlash, masofadan aloqa va boshqa texnologiyalarni birlashtiradi. Ichki yadroli protsessorlar, alp sterli -1009 Ixitederli tizimlar uchun optimallashtirilgan yangi avlod ko'p funktsiyali integratsiyalashgan moslama.
Moslashuvchanlikni hisobga olgan holda ishlab chiqilgan ushbu mahsulot turli stsenariylarga xos ehtiyojlarni qondirish uchun plagin karta dizayniga ega. U masofaviy videokonferensaloqa, mahalliy yozib olish va eshittirish, audio kuchaytirish, videomatritsalarni almashtirish, atrof-muhitni boshqarish, markazlashtirilgan yagona teginish, taqsimlangan kirish va chiqish kodeklari, IPC kirish, POE gigabit kaliti va boshqalarni o'z ichiga olgan bir qator funktsiyalarni birlashtiradi. CLIMBER-1009 multimedia konferentsiya xonalari, smart sinflar, ma'ruzalar zallari, ko'p funksiyali zallar, mobil buyruq va dispetcherlik markazlari va boshqa muhitlardagi ilovalar uchun ideal.
Bu {{0} {{1} ko'p funktsiyali terminal xostida mahalliy va olis yig'ilishlar, uzoq umr ko'rish, o'qitish, o'qitish, o'qitish va mobil qo'mondonlik kabi turli xil operatsiyalarni qo'llab-quvvatlaydi. Aqlli va samarali ishlashni ta'minlaydigan turli xil audio-vizual va ekologik parlamentlar bilan changsiz integratsiyani taklif etadi. U gitsida o'rnatilishi mumkin bo'lgan OPS kompyuteri, simsiz ekranni proektsiyasi va simsiz mikrofon modullari bilan o'rnatilgan eritma va foydalanuvchilarning o'zaro ta'sirini soddalashtiradigan simsiz mikrofon modullari bilan konfiguratsiya qilinadi.
Media ishlov berish chiplarining yangi avlodi bilan CLIMBER{0}} kuchli unumdorlikni taʼminlaydi va H.265 4K@60fps video kodeklarini qoʻllab-quvvatlaydi, bu esa yuqori HD sifati uchun tasvir va ovoz sifatini yaxshilaydi. Bundan tashqari, u muvofiqlik, tarmoq moslashuvi, kechikishlarni boshqarish, paketlarni yo'qotishga qarshi, ko'p ekranli ishlov berish va bir vaqtning o'zida ko'p funktsiyali ishlov berishda sezilarli yaxshilanishlarni o'z ichiga oladi, bu uni hukumat, korxona, jamoat xavfsizligi, ta'lim, tibbiyot va boshqalar uchun optimal echimga aylantiradi. boshqa tarmoqlar.
Xususiyatlari
OPS kompyuter:
- Office kompyuterida, ofis talablariga javob beradi va dasturiy ta'minotga asoslangan video konferentsiyalar uchun Tencent Yilisi kabi ofis dasturini o'rnatishi mumkin. (Muayyan ehtiyojlarga ko'ra ichki opsiyalar bilan jihozlangan).
Aqlli markazlashtirilgan nazorat:
- Audio va video, video konferentsiya, yozib olish, radioeshittirish va uchinchi tomon tashqi qurilmalarini yagona boshqarish imkonini beruvchi konferentsiya plansheti orqali multimedia uskunalarini integratsiyalashgan nazorat qilish.
- Boshqa qurilmalar bilan oson integratsiya qilish uchun RS232/485/IR/IO/RELEY kabi umumiy markaziy boshqaruv interfeyslarini qo'llab-quvvatlaydi.
- Qo'shimcha boshqarish variantlari uchun Zigbee ioto ioto protokolini qo'llab-quvvatlaydi.
- Soddalashtirilgan tizimni boshqarish uchun yagona seriya havolasi ustidan ikki tomonlama nazorat.
- Barqaror ishlashni ta'minlash va shovqinlarni oldini olish uchun simli boshqaruvni simsiz IoT boshqaruvi bilan birlashtiradi.
Yuqori aniqlik 4K Video Matritsasi:
- {{0} {{1} -6- 4k60 hd tezkor video matritsasi bir nechta ekran konfiguratsiyalari uchun to'liq moslashuvchan.
- Multimedia konferentsiya xonalari, multimedia sinf xonalari va buyruq markazlari kabi turli stsenariylarni qo'llab-quvvatlaydi.
- Mahalliy markazlashtirilgan nazorat, displey, ovozli mustahkamlash va boshqa talablarga yordam beradi.
- Tarqatilgan kirish / chiqish interfeysi sifatida taqsimlangan interfaol tizim (MARKIS) Kodeksi texnologiyasini taqsimlangan multimedia ma'lumotlarini qo'llab-quvvatlaydi.
Raqamli audio protsessor:
- Toʻliq funksiyali audio interfeysi, jumladan, oʻrnatilgan tarmoq audiosi va HDMI audio qoʻllab-quvvatlashi 8-ichida{1}}.
- Qayta tiklanadigan 5a audio algoritm, aks sadosiatsiya va shovqinni, sinf xonasi va konferents-xona muhiti uchun ideallashtiradi.
- O'rnatilgan raqamli kuchaytirgich 2 × 100w 100w Clear va kuchli audio ijrosi uchun quvvat.
Videokonferentsaloqa:
- Videokonferentsiya uchun mahalliy hisoblash va o'qitish.
- Masofaviy hamkorlik uchun ikki tomonlama audio va video aloqani ta'minlovchi masofaviy interaktiv SIP qo'ng'iroqlarini qo'llab-quvvatlaydi.
- Standart protokollarni qo'llab-quvvatlovchi uchinchi tomon video konferentsiya platformalari bilan uzluksiz integratsiya qilish uchun ixtiyoriy ko'p partiyali interaktiv avtorizatsiya.
Simsiz mikrofon:
- UHF qabul qiluvchining xostlari, simsiz qo'lni qo'llab-quvvatlash, mahalliy ovozni kuchaytirish, konferentsiya yozish, videokonferentning so'zlarini kuchaytirish;
Simsiz ekran proyeksiyasi:
- Qo'llab-quvvatlash Simsiz telefon, smartfon yoki ekranni proektsion mijozi yordamida ekranga smartum qurilma, smartfon yoki planshet tasvirini simdir.
Poe tarmog'i tugmasi:
- IPC quvvat manbai, tasvir va bitta kabel orqali boshqarishni qo'llab-quvvatlaydi, simlarni ulash va o'rnatishni soddalashtiradi.
- TCP / UDP tarmog'i uchinchi tomon qurilmalari uchun tarmoqni boshqarish, tizim integratsiyasini kuchaytirish.
- Maxsus integratsiya uchun API interfeysi hujjatlarini taqdim etadi.
Mahalliy yozish va ijro etish:
- 4 dan 6 gacha video oqimlarni mahalliy yozuvlarni qo'llab-quvvatlaydi, oson videolarni saqlash va kirish imkoniyatini beradi.
- Uchrashuvlarni yozib olish, voqealarni jonli translyatsiya qilish va mashg'ulotlar uchun ideal.
Kirish/chiqish interfeysi:
- Taqsimlangan rejalashtirish va buyruq uchun multimedia tarqatilgan interfaol tizimlar bilan integratsiyani qo'llab-quvvatlaydi.
- Moslashuvchan tizim ulanishi va boshqaruvi uchun bir nechta i / o variantlarini taqdim etadi.
IPCga kirish:
- Mahalliy chiqish va yozishni boshqarish qobiliyatiga ega 16 tagacha IPC video kirishlarini qo'llab-quvvatlaydi.
- Videokuzatuv va monitoring integratsiyasini talab qiladigan muhitlar uchun ideal.
Barqaror va ishonchli:
- O'rnatilgan Linux tizimiga, viruslarga immunitetni ta'minlaydi va xavfsiz foydalanish muhitini ta'minlaydi.
- 24/7 uzluksiz ishlash uchun tashuvchi darajasidagi struktura dizayni, tizimni juda ishonchli va muhim vazifalar uchun javob beradigan qiladi.
- Qurilma standart kabinetga o'rnatilishi yoki mustaqil ravishda foydalanilishi mumkin, moslashuvchan o'rnatish variantlarini taklif qilish.
- Oson monitoring va holat yangilanishi uchun old panel LCD.
- Dual elektr stavkalari (og'ir kuch va yumshoq quvvat) va tizimga kutish / uyg'onish funktsiyalari uchun.

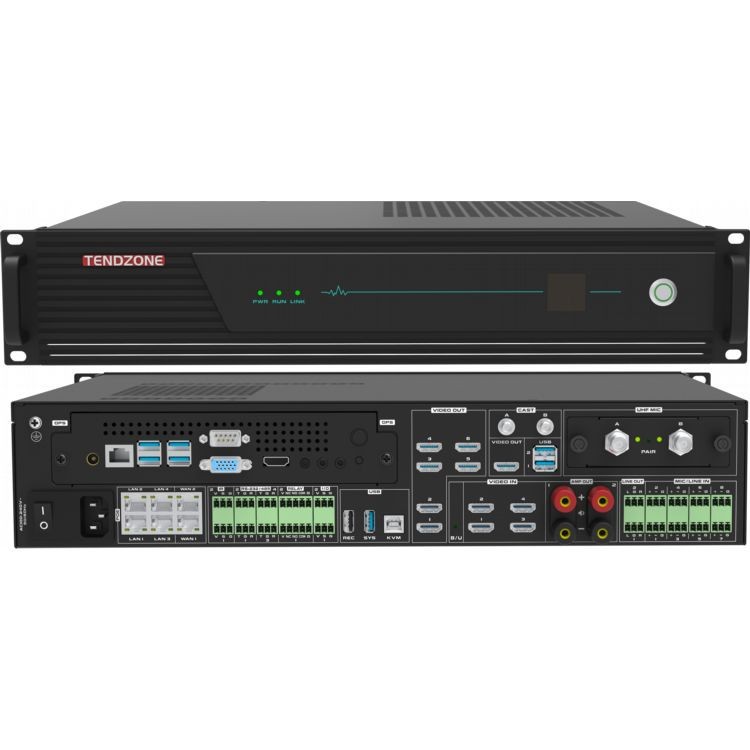

Orqa panelli rasm:
(1) Ops Computer (2) Xost Power Prion (3) Xost Power (4) Gigabit Ethernet portlari * 2 (6) {{9} {{9} {{9} {485 Interface * 3 + -232 -232 -232 {{78) elay boshqaruv porti * 2 (kuchlanish va joriy: 8) i / o interfeysi * 2 (kuchlanish) va joriy: 12v / 1a dan oshmaydi) (9) USB tipi-a }}) Kamplifier terminal 100w @ 8 Ohm * 2 juft (13) L / R PHINIIX TERMATINING * 2 (jami 4 ta mustaqil audio) (14 ta mustaqil audio) * 8 (15) quyish simsiz proektsiyasi (16) ) Uhf simsiz modul
Issiq teglar: o'n ikkita birda integratsiyalangan protsessor, Xitoy o'n ikkita integratsiyalashgan protsessor ishlab chiqaruvchilari, etkazib beruvchilar, zavod
Texnik xususiyatlari
|
loyiha |
Texnik xususiyatlari |
|
Xavfsiz va barqaror |
Linux tizimida ishlab chiqilgan sanoat-nav tizim arxitekturasini qabul qilish - Virus Bepul |
|
Ma'lumot interfeysi |
2 USB Type-A, 1 USB Type-B |
|
Tarmoq kamerasi |
12 ta mahalliy tarmoq kameralari, 4 ta tarmoqni yo'naltirish |
|
Video kodek |
1080P60 kodlashning 4 tagacha kanali, 1080P@60 kodini dekodlashning 4 tagacha kanali yoki 1080P@30 kodlashning 8 ta kanali va 1080P@30 kodlashning 8 ta kanali; |
|
Audio va video protokoli |
Audio G.711, G.722, G.722.1, G722.1C, AAC va audio kod oqimlarini kamaytirishni qo'llab-quvvatlaydi Video H.264HP , MP, BP, H265MP ni qo'llab-quvvatlaydi |
|
Displey terminali |
Yagona ekran/rasm ichidagi rasm/tasvir-tashqi tasvir sintezi, subtitr qoplamasi, terminal nomi qoplamasi va stantsiya logotipini bitta, ikkita, uch, to'rt, besh, oltita ko'rsatishni amalga oshirishi mumkin bo'lgan o'rnatilgan videoni ajratish funktsiyasi, etti, sakkiz, to'qqiz, o'n, o'n uch va o'n oltita bo'lingan ekranlar |
|
boshqaruv paneli |
INSPUL 10-dyuymli Android Tizimli Android Touch ekranini qo'llab-quvvatlaydi. 1- dona }} dyuymli tarmoqning poe-da o'rnatilgan sensorli ekran (devorga o'rnatilgan pastki qutisi bo'lgan standart) |
|
Kodek tezligi |
1080P Crorec, 512 kbits ~ 16 Mbit / s gacha bo'lgan maksimal 16 kanal |
|
Audio kirish |
8-Feniks terminali kirishi (48V fantom quvvatli MIC kirish yoki chiziqli kirishda chiziqni qoʻllab-quvvatlaydi), 4 -yoʻl HDMI oʻrnatilgan audio kirish, 1-yoʻl OPS audio kiritish, 1-yoʻl simsiz proyeksiyali audio kiritish (ixtiyoriy), 1-tarmoqli simsiz nutq moduli audio kiritish (ixtiyoriy) |
|
Ovoz chiqishi |
4-chiqish yoʻli audio chiqishi (yoki 2 juft L/R Feniks terminali stereo chiqishi), 2-yoʻl 100W@8 ohm raqamli kuchaytirgich chiqishi (yoki 2-yoʻl 150W@4 ohm raqamli kuchaytirgich chiqishi), 2 -yo'l HDMI o'rnatilgan audio chiqishi; ovoz balandligini sozlashni qo'llab-quvvatlaydi, audio sinxronizatsiya va aralashtirishni qo'llab-quvvatlaydi. HDMI OUT1 barcha audio kirishlarni kuchaytirishni qo'llab-quvvatlaydi, HDMI OUT2~HDMI OUT6 faqat tarmoq RSTP oqimi audio kuchaytirilishini qo'llab-quvvatlaydi. |
|
Video kiritish |
4 HDMI kirish interfeysi, 16 IP tarmoqli kamera kirishlari; HDMI in1 va HDMI in3dagi IT3 va HDMI instituti va HDMI instituti va XDMI instituti tomonidan 1920 * 1080 @ 60; |
|
Video chiqishi |
1) 6- Canel Canel Canel Canel Canel Cancel Canlyone Auto2 ~ HDMI Out6 gomosining 2-goologik signalining signallari; HDMI Chec1 4K30 chiqishi va HDMI Out6-ning maksimal sonini qo'llab-quvvatlaydi. 2) Ichki oplar kompyuterda tencent uchrashuvini ochganda (kamera HDMI ga ulangan bo'lsa), o'rnatilgan kompyuter ekranlari faqat HDMI Out1-dan chiqishi mumkin va HDMI Out2 ~ 6 faqat ekranni namoyish qilishi mumkin HDMI-ga ulangan kamera; 3) Ichki oplar Tencent Uchrashuvni ochganda (bitta USB kamera to'g'ridan-to'g'ri operatsiyalar to'plamida to'g'ridan-to'g'ri u USB portiga to'g'ridan-to'g'ri ulangan bo'lsa), o'rnatilgan opent kompyuter ekranida 1-dan chiqishi1 ~ 6; 4) Tencent Meeting davom etmayotganda, HDMI OUT1 va HDMI OUT2~6 chiqishi simsiz ekran proyeksiyasidan, oʻrnatilgan OPS kompyuteridan va HDMI IN1~4dan tanlanishi mumkin; |
|
Audio ishlov berish |
Avtomatik aks-sadoni bekor qilishni (AEC), avtomatik daromadni boshqarishni (AGC), avtomatik shovqinni bekor qilishni / bostirishni (ANC / ANS), avtomatik qayta aloqani bekor qilishni (AFC), aralashtirish matritsasini (AM), paket yo'qotilishini qoplashni (PLC) qo'llab-quvvatlaydi. |
|
Videoga ishlov berish |
Videolarni aniqlashtirish, kommutatsiya, ajratish, Subtitle Overlay Displence, Terminal nomi Overlay, Terminal logotipi displey, Tasvir logotipini sozlash; Subtitr va terminal nomi Overlayning qopqog'i o'zboshimchalik bilan pozitsiyani sozlash; Stansiya logotipi chap, yuqori o'ng, yuqori o'ng, pastki chap va pastki pozitsiyani to'g'rilash va shaffoflikni namoyish qilishni qo'llab-quvvatlaydi; |
|
Aloqa protokoli |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Tarmoq interfeysi |
1 WAN port, 5 LAN portlari; yoki to'liq bog'liq bo'lgan 6 tarmoq portlarini o'rnating; Tarmoq portlari Poe quvvatini qo'llab-quvvatlaydi; Eslatma: Agar siz uchinchi tomon Poe tugmachasiga ulanishingiz kerak bo'lsa, biz tarmoq portlaridan biri tashqi poe quvvatini ta'minlamasligi uchun siz boshqa partiyalar poe tugmachasiga ulanish uchun Poe-ni qo'llab-quvvatlamaydigan tarmoq porti Siz boshqa partiyalar Power-ning tashqi quvvatini ta'minlamasligi uchun sizga boshqa partiyalar po tugmachasiga ulanishingizni maslahat beramiz . Poe interfeyslari yordamida to'g'ridan-to'g'ri bir-biringizga ulanmaslikka harakat qiling. |
|
Aralash funktsiyasi |
Shuningdek, u mahalliy audio, HDMI o'rnatilgan audio va masofaviy audio RTSP tarmog'iga kirishni mixlash va dinamik jihatdan aralashtirishni qo'llab-quvvatlaydi; Shuningdek, u Ichki Ovozni kiritish, o'rnatilgan simsiz ekranni proektsiyasi audio kiritish (ixtiyoriy) va mixcherga kirish (ixtiyoriy) audio kirish moduli; |
|
Markaziy nazorat |
Bir marta bosish bilan markaziy boshqaruv: o'tish tizimi, chiqish hajmini sozlash, signal manbasini almashtirish, kamerani boshqarish, yozish va eshittirishni boshqarish, masofaviy qo'ng'iroq, atrof-muhitni boshqarish va hk. RELAY porti orqali boshqaruv paneliga 12V quvvat berishni qo'llab-quvvatlaydi; |
|
Atrof-muhitni boshqarish interfeysi |
3-tarmoqli RS-232/485 interfeysi, 1*RS232/RS485 DEBUG |
|
videokonferentsiya |
H.323 punkti Video-konferentsiyaviy qo'ng'iroqlar va yordamchi oqimlarni yuborish; SIP nuqtadan nuqtaga video konferentsiya qo'ng'iroqlarini va yordamchi oqimlarni yuborishni qo'llab-quvvatlash; Bitta mashina maksimal 6-} partiyaviy konferentsiyalarni qo'llab-quvvatlaydi (SIP protokoli orqali) bir nechta konferents-andozalarni yaratishni qo'llab-quvvatlaydi, rejalashtirilgan konferentsiyalarni qo'llab-quvvatlaydi va rejalashtirilgan vaqtga muvofiq avtomatik ravishda konferentsiyalarni avtomatik ravishda chaqiradi; Siz yangi terminallarni konferentsiya davomida ishtirok etish yoki konferentsiyadan boshlangan yangi terminallarni taklif qilishingiz mumkin; Siz har qanday joyni o'chirish / yoqish yoki o'chirib qo'yish yoki bitta bosish bilan yoqishingiz mumkin; H.323 protokolidan foydalanganda GK Ro'yxatdan o'tish Qisqa raqamlar orqali qo'llab-quvvatlanishi va qo'ng'iroqlar amalga oshiriladi; Sip protokolidan foydalanganda, SIP Ro'yxatdan o'tish Qisqa raqamlar orqali qo'llab-quvvatlanishi mumkin; |
|
Push oqimi |
Bir vaqtning o'zida kamida 8 xil jonli translyatsiya platformalariga oqimni qo'llab-quvvatlang |
|
Jonli efir funksiyasi |
10-Kanalgacha multicast , jonli efir va talab boʻyicha qoʻllab-quvvatlaydi |
|
Yozib olish funktsiyasi |
Yozib olish va translyatsiyani tarqatish terminali va mijoz sifatida foydalanishni qo'llab-quvvatlaydi, maksimal 4 ta mahalliy yozib olish oqimi (yoki yozib olish 1 4K rasm ), yozish va translyatsiya fayl formati MP4 , USB flesh-disklardan avtomatik nusxa olishni qo'llab-quvvatlaydi, USB flesh-haydovchi tizimini majburiy yangilash va dastlabki konfiguratsiyani tiklash, yozib olish fayl tarkibini boshqarishni qo'llab-quvvatlaydi (yuklab olish/eksport/tahrirlash/o'chirish) |
|
Ichki qattiq disk |
Standart 2TB 3.5-dyuymli kuzatuv darajasidagi qattiq disk, USB orqali 12TB qattiq diskka kengaytirilishi mumkin |
|
Tarmoq aloqasi |
Qo'llab-quvvatlash 4 - kanalni audio aralashtirish va eshitish, qo'llab-quvvatlash va uyg'onish, bir-biriga teginish tizimi |
|
Ta'minot funktsiyasi |
Veb-interfeys boshqaruvini qo'llab-quvvatlaydi, qurilma portlarining tezkor konfiguratsiyasini ta'minlaydi, veb-port parolini o'zgartirishni qo'llab-quvvatlaydi, IP-manzilni o'zgartirishni, zavod sozlamalarini tiklashni, dasturiy ta'minotni yangilashni, infraqizil o'rganishni, jurnalni boshqarishni, seriyali portni disk raskadrovka qilishni, Telnet masofaviy disk raskadrovkasini, masofaviy ishlash va texnik xizmat ko'rsatishni boshqarishni qo'llab-quvvatlaydi. |
|
O'rnatilgan opsiyalar kompyuter moduli |
1) OPS kompyuter (Windows versiyasi) moduli, standart konfiguratsiya integratsiyalangan OPS 11-avlod kompyuteri, 16G xotira, 512G qattiq disk, Windows 11 Professional operatsion tizimi bilan o'rnatilgan; 2) Tencent konferensiyasining kamerasi va mikrofoni sifatida tashqi video va audio signallardan foydalanishni qo'llab-quvvatlaydigan Tencent Konferentsiyasi funksiyasi o'rnatilishi mumkin. Shu bilan birga, Tencent Conference video interfeysi mahalliy HDMI OUT1 interfeysi orqali chiqarilishi va mahalliy audio interfeysi orqali kuchaytirilishi mumkin; 3) HDMI Chiqki2 interfeysi Tencent konferentsiyasining video kiritish uchun yagona xarid manbai sifatida ishlatiladi; |
|
Simsiz ekranni proektsiya funktsiyasi |
1) Majburiy simsiz ekranli proyeksiya moduli portativ terminal kompyuter/mobil telefon/PAD-ning ish stoli tasvirlarini simsiz ekran proyeksiya uzatuvchisi yoki ekran proyeksiyasi mijozi orqali giper konversiyalangan bulut tugunlariga simsiz uzatishni qo'llab-quvvatlaydi va simsiz almashishni amalga oshirish uchun mahalliy HDMI OUT interfeysi orqali chiqadi. rasm almashish/taqdimot/videofayl/ofis bilan hamkorlik qilish kabi funksiyalar; 2) USB1 simsiz ekranni proektsion uzatgich bilan ulash uchun ishlatiladi; USB2 simsiz ekranni proektsiya olish moduli dasturiy ta'minot versiyasini modernizatsiya qilish uchun ishlatiladi; 3) Simsiz qabul qiluvchi modulning antennasi simsiz proyeksiya ekranining qabul qilish signalini kuchaytirish uchun konferentsiya zalining shiftiga kengaytirilishi mumkin; |
|
O'rnatilgan simsiz nutq moduli |
Ixtiyoriy simsiz mikrofon/yoqa qisqichi/naushnik moduli, bu mahalliy ovozni kuchaytirish, mahalliy yozib olish va translyatsiya konferensiyalarini yozib olish va videokonferensiya nutqini kuchaytirish uchun tovush manbai sifatida giper konvergent bulutli tugunlar bilan ulanishni qo'llab-quvvatlaydi; UHF simsiz nutqni qabul qilish moduli, bir vaqtning o'zida 2 ta mikrofonni qo'llab-quvvatlaydi; |
|
O'rnatish |
2 U telekom standart shkafi o'rnatish, simi ish yukini kamaytirish uchun uni periferik uskunalarga yaqin o'rnatish tavsiya etiladi |
|
Qurilma hajmi |
Mahsulot o'lchami: kenglik * balandlik * chuqurlik 436,8 mm * 89 mm * 320 mm |
|
Kirish kuchlanishi va oqim |
AC100 ~ 240V / 50 ~ 60hz |
|
Qurilma quvvati |
Tashqi karnay chiqishi va Powerted qurilmasi: Odatda energiya sarfi Ikkita tashqi karnay va tashqi shtampli qurilma ulanganda: Quvvatni to'liq yuklash |
|
Uskunaning og'irligi |
Butun mashinaning sof og'irligi 9,3 kg va qadoqlash bilan umumiy og'irlik - 12 kg |
|
Ishlash harorati |
0 ~ 45 daraja ishlaydi |
|
Namlik balandligi |
10% dan 90% gacha, balandligi 5000 metrdan kam yoki unga teng |
80W
350 W
